びわこ揚水 施設の紹介
 |

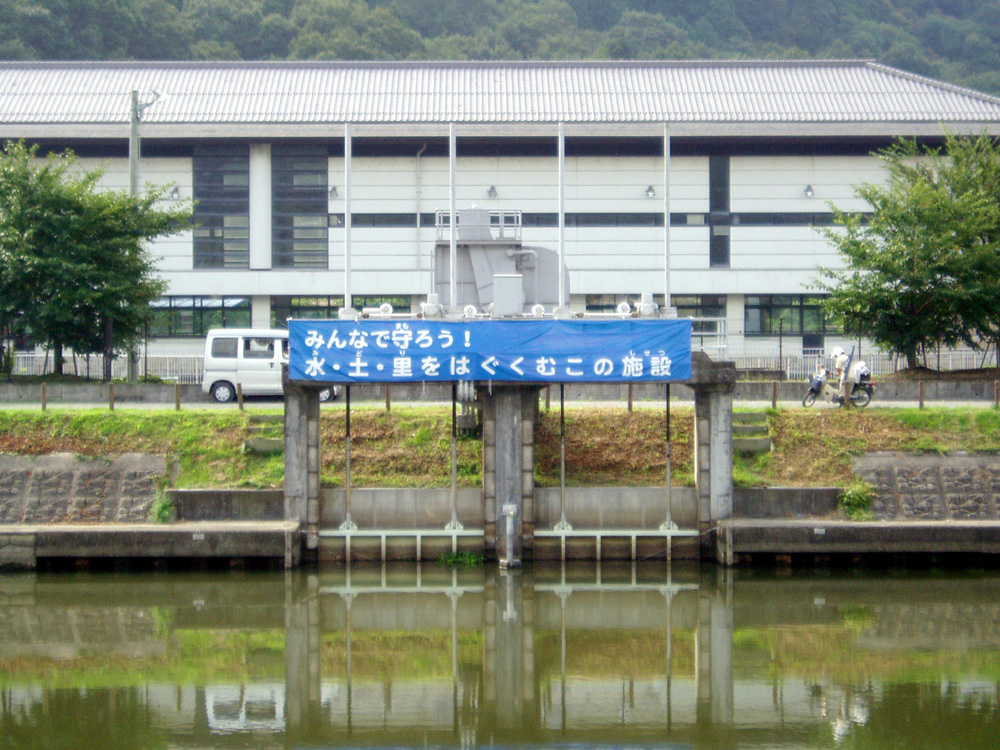

取水樋門
鋼製2段式スライドゲート
3,500mm×2,000m
2門 |
 |

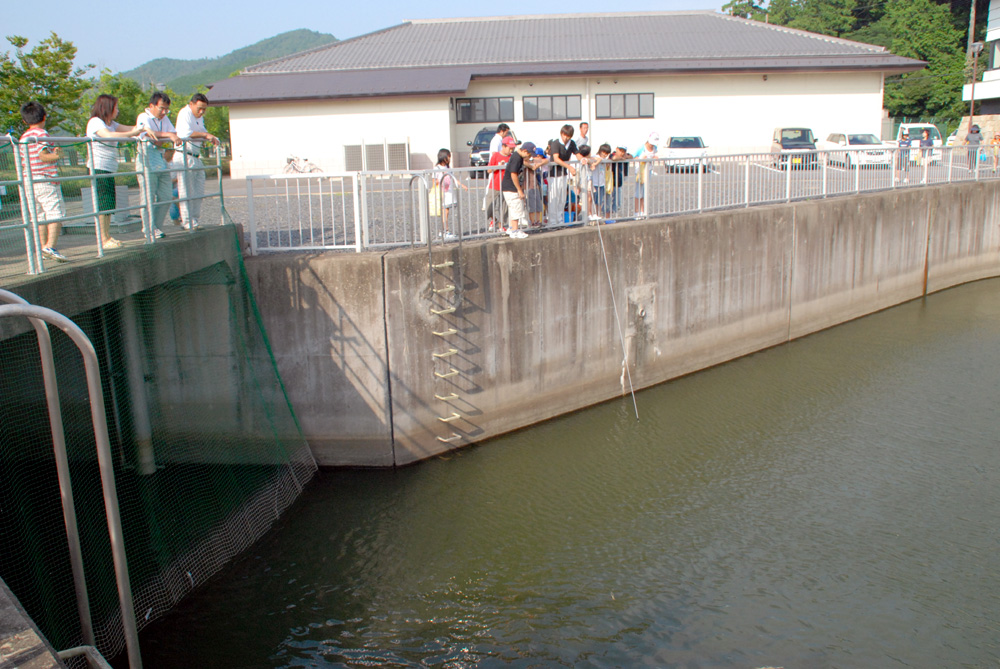

吸水槽
鉄筋コンクリート造り
吸水位（LWL)TP
81.8m/長さ62.05m、幅8.8m×40.7m
高さ7.4m
|
 |

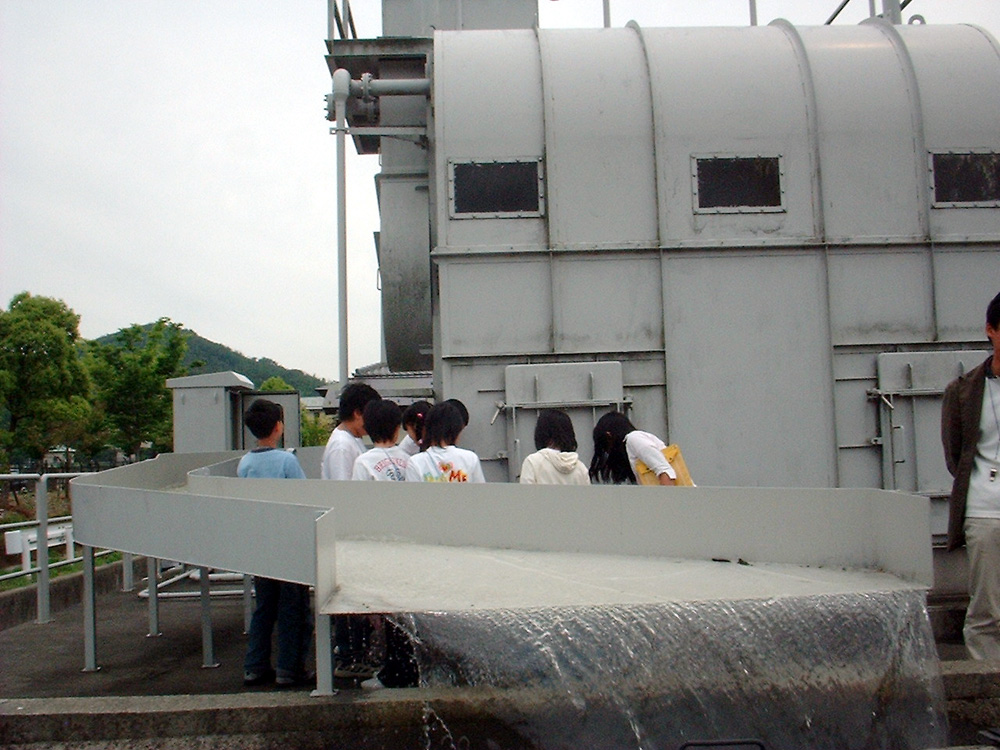

除塵機
回転式水路平行型圧力垂直噴射式1基
|
 |

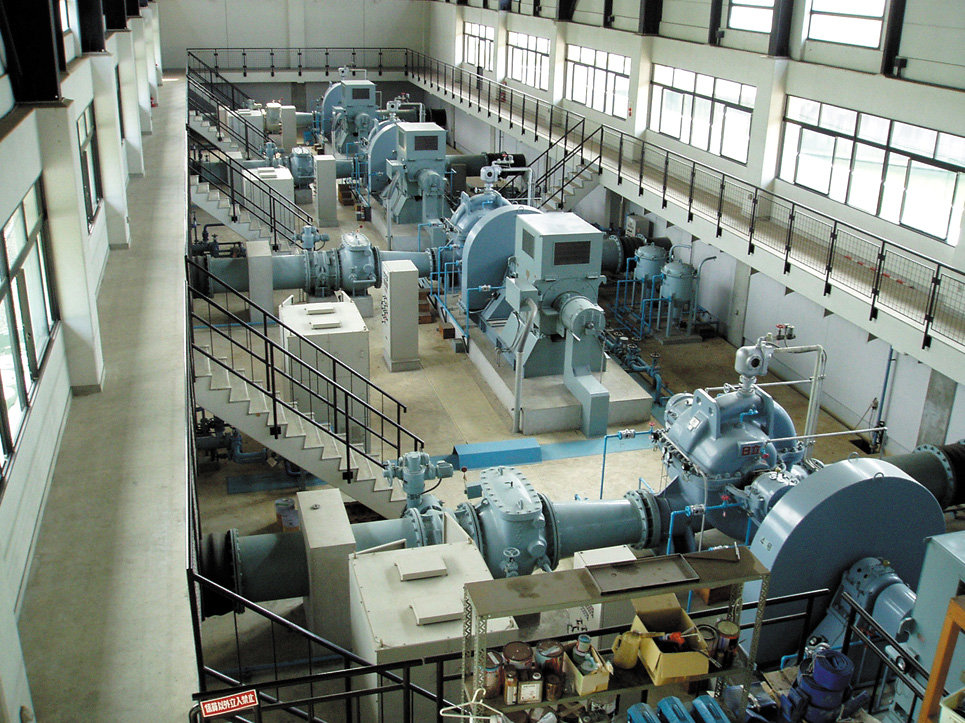

揚水機施設
両吸込渦巻き型
| 口径 |
800mm |
| 実揚程 |
27.7m |
| 全揚程 |
56m |
| 容量 |
1.169m3/s・台 |
| 出力 |
950Kw |
| 台数 |
4台 |
| 全揚水量 |
4.674m3/s
|
|
 |

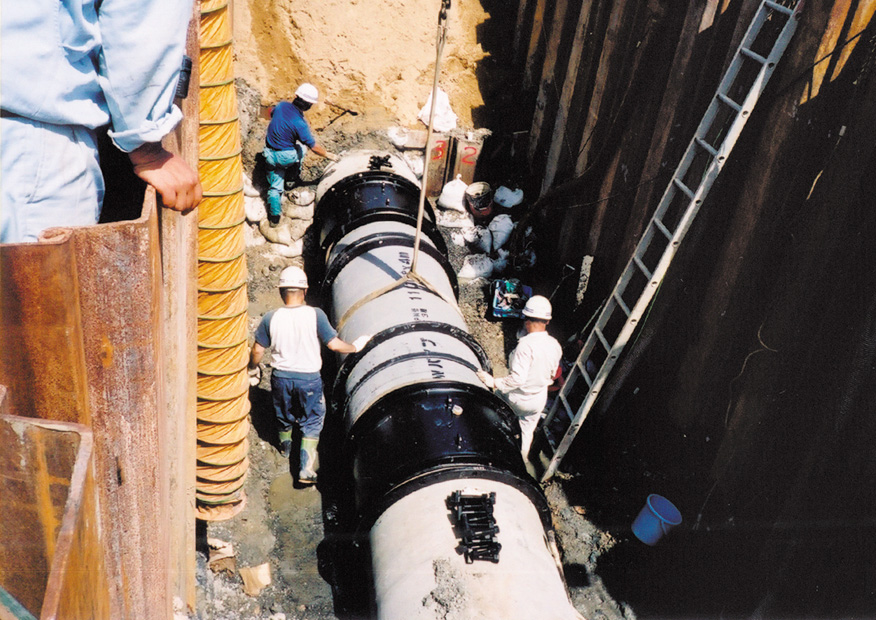

幹線送水路
|
| 幹線送水路名 |
延長(m) |
最大送水量(m3/s) |
管径(mm) |
備考 |
| 1号幹線送水路 |
3,230 |
4.674 |
φ2000～φ1800 |
FRPM・DCIP |
| 2号幹線送水路 |
5,615 |
1.834 |
φ1350～φ900 |
FRPM・DCIP |
| 3号幹線送水路 |
5,828 |
2.456 |
φ1500～φ800 |
FRPM・DCIP |
| 4号幹線送水路 |
3,730 |
1.312 |
φ900～φ450 |
FRPM・DCIP |
| 5号幹線送水路 |
4,470 |
0.822 |
φ500～φ400 |
FRPM・DCIP |
| 6号幹線送水路 |
1,974 |
0.31 |
φ350 |
DCIP |
| 1-1号幹線送水路 |
780 |
0.094 |
φ350 |
VU |
| 5-1号幹線送水路 |
1,150 |
0.073 |
φ350 |
VU |
 |
水管理システム（バルブ開度設定制御）
|
|
